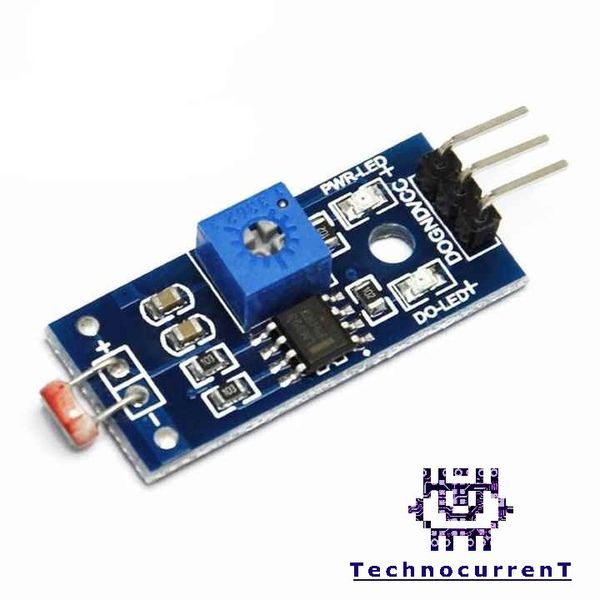

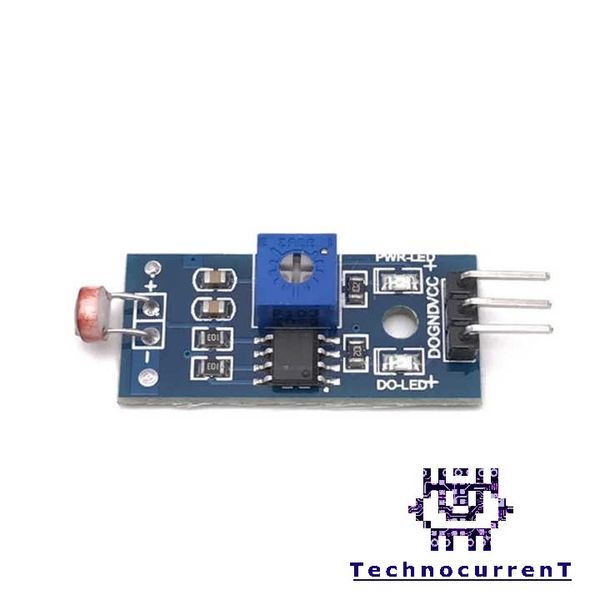

ماژول سنسور نوری LDR با خروجی دیجیتال

معرفی کلی:

ماژول LDR با خروجی دیجیتال یک سنسور ساده و کاربردی برای تشخیص شدت نور محیط است. این ماژول از مقاومت نوری (Light Dependent Resistor) برای اندازه‌گیری نور استفاده می‌کند و با داشتن مدار مقایسه‌گر داخلی (معمولاً LM393)، به محض عبور شدت نور از حد تعیین‌شده، خروجی دیجیتال صفر یا یک تولید می‌کند. این ویژگی باعث می‌شود بدون نیاز به پردازش آنالوگ، بتوان آن را مستقیماً به میکروکنترلر یا مدارهای کنترلی وصل کرد.

ویژگی‌ها و مشخصات فنی:

• نوع سنسور: مقاومت نوری (LDR)
• مدار مقایسه‌گر: LM393 یا مشابه
• نوع خروجی: دیجیتال (High/Low)
• ولتاژ کاری: 3.3V تا 5V DC
• جریان مصرفی: کمتر از 15mA
• پتانسیومتر داخلی: برای تنظیم حساسیت آستانه تشخیص نور
• LED وضعیت: نمایش تغییر حالت خروجی

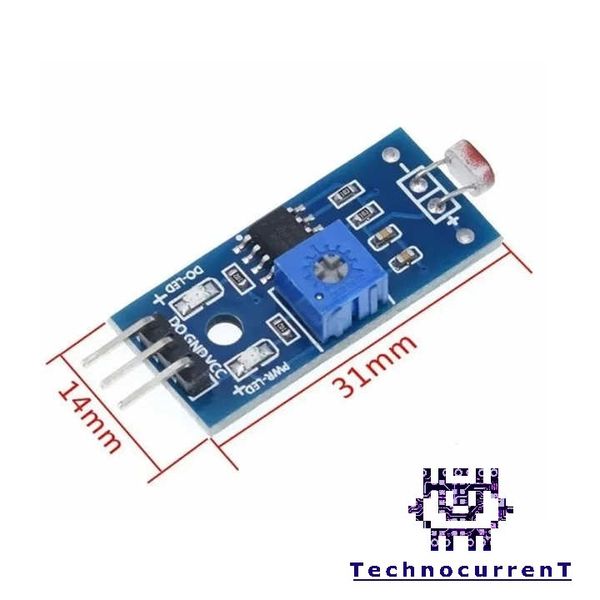

• ابعاد ماژول: حدود 32×14 میلی‌متر
• سازگاری: آردوینو، STM32، ESP و انواع بردهای کنترلی

نحوه اتصال/راه‌اندازی:

1. پین VCC را به 3.3V یا 5V و پین GND را به زمین متصل کنید.
2. پین DO را به ورودی دیجیتال میکروکنترلر وصل کنید.
3. با چرخاندن پتانسیومتر، سطح آستانه تغییر وضعیت خروجی را تنظیم نمایید.
4. در صورت نیاز به خروجی آنالوگ، می‌توانید از نسخه‌های دارای AOUT نیز استفاده کنید (در این مدل، فقط دیجیتال وجود دارد).
5. تست کنید: زمانی که نور محیط کمتر/بیشتر از حد تنظیم باشد، LED وضعیت تغییر خواهد کرد.

کاربردها:

• ساخت چراغ‌های اتوماتیک تشخیص تاریکی
• سیستم‌های امنیتی حساس به تغییر نور
• کنترل پرده‌های برقی بر اساس نور خورشید
• تشخیص روز و شب در سیستم‌های IoT
• پروژه‌های آموزشی و DIY
