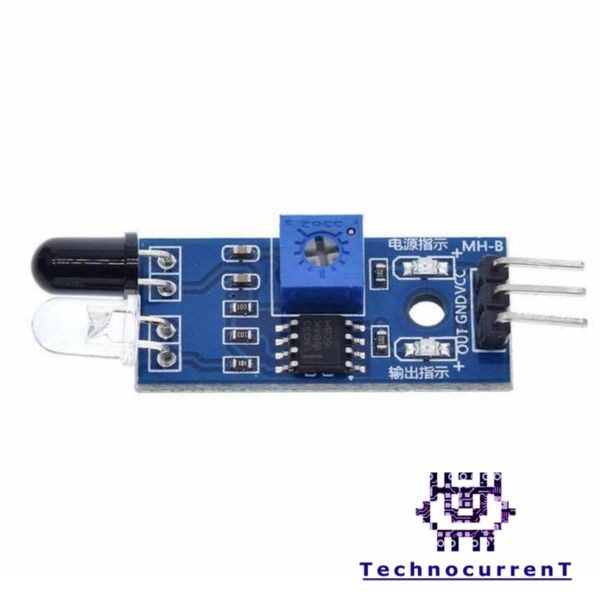

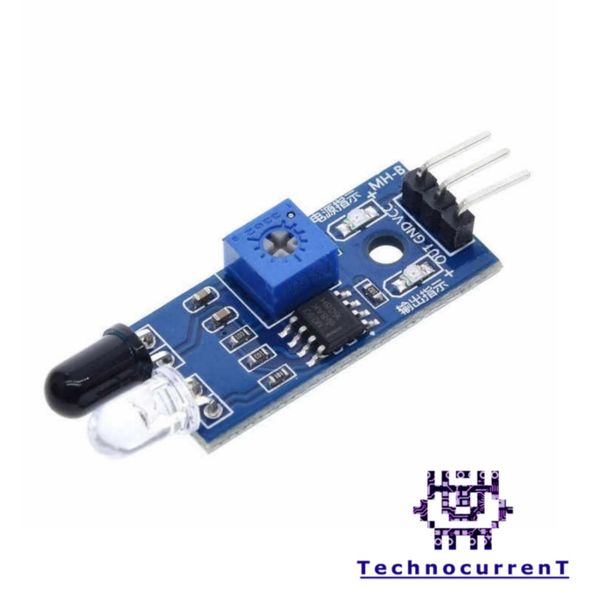

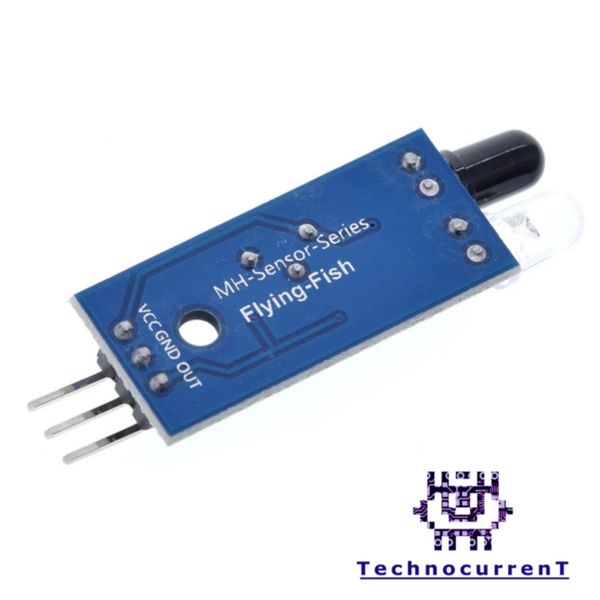

ماژول گیرنده و فرستنده مادون قرمز FC-51

معرفی کلی:

ماژول FC-51 یک سنسور تشخیص مانع ارزان‌قیمت و پرکاربرد است که با استفاده از LED مادون قرمز فرستنده و گیرنده فوتودیود/فوتوترانزیستور، وجود یا عدم وجود اجسام در محدوده تنظیم‌شده را شناسایی می‌کند. این ماژول با خروجی دیجیتال و قابلیت تنظیم حساسیت، برای انواع پروژه‌های رباتیک، شمارش، و سیستم‌های امنیتی بسیار مناسب است.

ویژگی‌ها و مشخصات فنی:

• مدل: FC-51
• ولتاژ کاری: 3.3 تا 5 ولت DC
• جریان مصرفی: کمتر از 20 میلی‌آمپر
• فاصله تشخیص: حدود 2 تا 30 سانتی‌متر (قابل تنظیم با پتانسیومتر)
• خروجی: دیجیتال (HIGH/LOW) با ماژول مقایسه‌گر LM393
• زاویه تشخیص: حدود 35 درجه
• نور محیط: قابلیت کار حتی در نور محیط متوسط

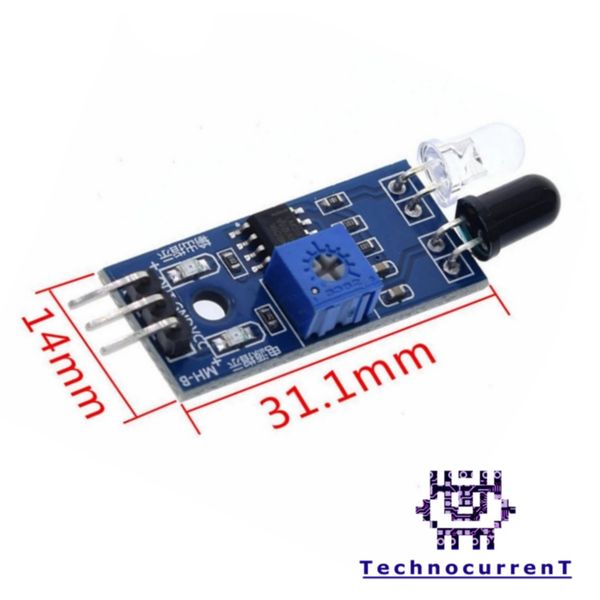

• ابعاد تقریبی: 48 × 14 × 8 میلی‌متر
• نمایشگر وضعیت: LED سبز (تغذیه) و LED قرمز (تشخیص مانع)

نحوه اتصال/راه‌اندازی:

1. پایه VCC را به 3.3–5V و پایه GND را به زمین متصل کنید.
2. پایه OUT را به ورودی دیجیتال میکروکنترلر یا آردوینو وصل کنید.
3. با پتانسیومتر روی ماژول، محدوده فاصله تشخیص را به دلخواه تنظیم کنید.
4. در صورت وجود مانع، خروجی ماژول تغییر وضعیت داده و LED قرمز روشن می‌شود.

کاربردها:

• تشخیص مانع در ربات‌های متحرک
• شمارنده اشیا در خطوط تولید
• فعال‌سازی خودکار مدارها با نزدیک شدن اجسام
• سیستم‌های امنیتی و تشخیص عبور
• پروژه‌های آموزشی مرتبط با حسگرهای مادون قرمز
