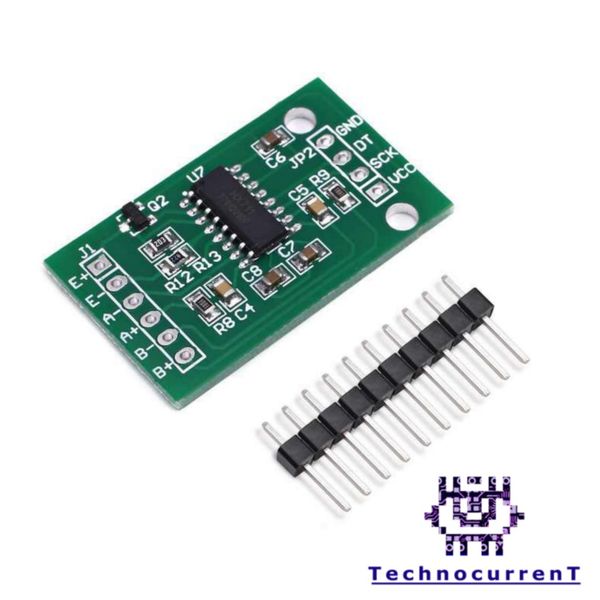

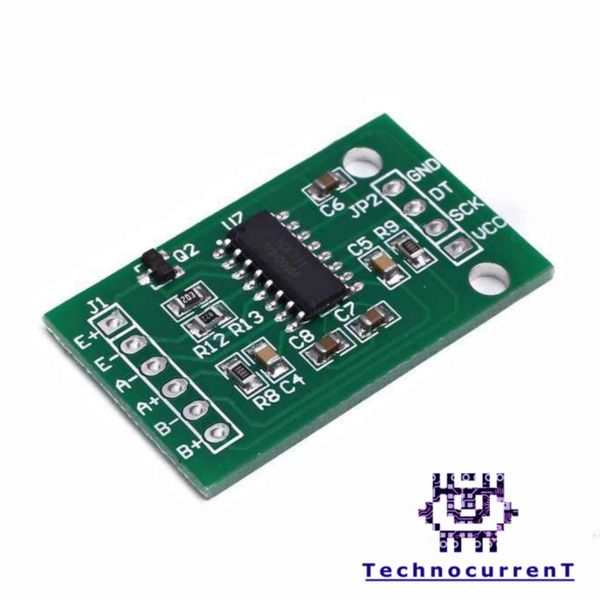

ماژول لودسل HX711

معرفی کلی:

ماژول HX711 یک مبدل ADC با دقت 24 بیت است که مخصوص خواندن سیگنال‌های بسیار ضعیف سنسورهای وزن (لودسل‌ها) طراحی شده است. این ماژول پل تغییر مقاومت لودسل را دریافت کرده و آن را به داده دیجیتال قابل‌خواندن توسط میکروکنترلر یا آردوینو تبدیل می‌کند. استفاده از HX711 باعث می‌شود در پروژه‌های وزن‌کشی به سادگی به دقت بالا و نویز کم دست یابید.

ویژگی‌ها و مشخصات فنی:

• چیپ اصلی: HX711 — ADC 24 بیتی مخصوص لودسل
• ولتاژ کاری: 2.6 تا 5.5 ولت DC
• رابط ارتباطی: دو سیمه (DT و SCK) سازگار با میکروکنترلرها
• نوع ورودی: پل ویتستون (Load Cell 4 سیم یا 6 سیم)
• نرخ نمونه‌برداری: 10 یا 80 نمونه بر ثانیه (قابل انتخاب)
• نویز پایین: مناسب برای اندازه‌گیری دقیق وزن‌های کوچک
• ابعاد تقریبی: 38 × 21 × 9 میلی‌متر

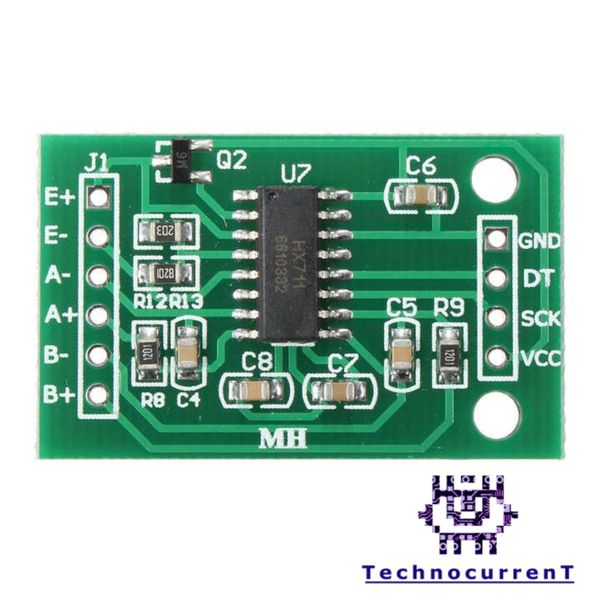

• پین‌ها: VCC – GND – DT – SCK – E+ – E- – A+ – A-

نحوه اتصال/راه‌اندازی:

1. لودسل را به ورودی ماژول متصل کنید: پایه‌های E+ و E- برای تغذیه پل و A+ و A- برای خواندن سیگنال.
2. پین‌های VCC و GND را به منبع تغذیه 3.3V یا 5V وصل کنید.
3. پین‌های DT و SCK را به میکروکنترلر متصل و با کتابخانه رسمی HX711 دیتا را بخوانید.
4. با کد کالیبراسیون، دقت و ضریب تبدیل را برای لودسل مورد استفاده خود تنظیم کنید.

کاربردها:

• ترازوهای دیجیتال خانگی یا صنعتی
• سیستم‌های مانیتورینگ وزن مخازن و سیلوها
• رباتیک و پروژه‌های آزمایشگاهی نیازمند وزن‌سنجی
• سیستم‌های IoT با قابلیت سنجش وزن
• پروژه‌های آموزشی و تحقیقاتی مرتبط با حسگرهای آنالوگ دقیق
