معرفی کلی:

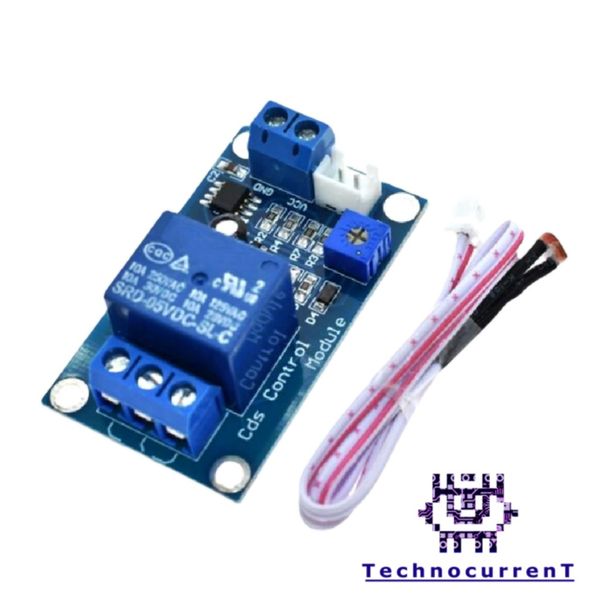

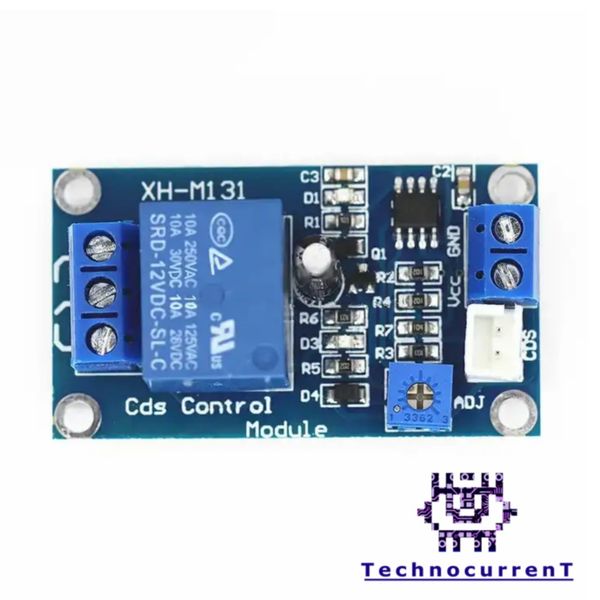

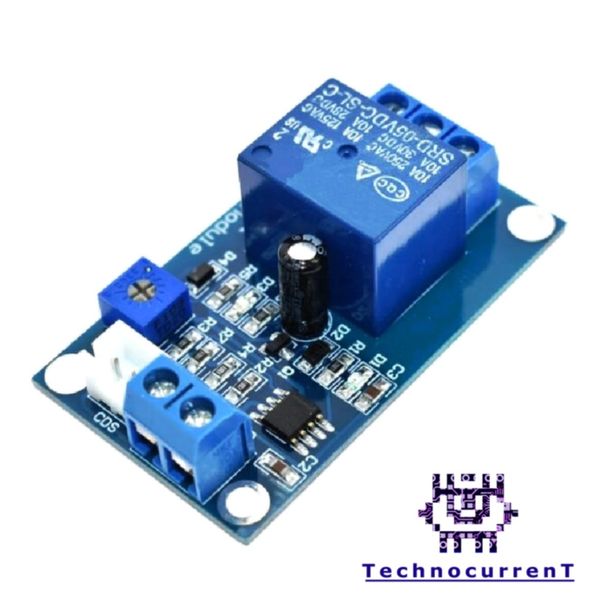

ماژول XH-M131 یک کنترلر رله‌دار هوشمند مجهز به فتوسل (LDR) است که می‌تواند بر اساس شدت نور محیط، بارهای الکتریکی را به‌صورت خودکار روشن و خاموش کند. این ماژول با قابلیت تنظیم حساسیت نوری توسط پتانسیومتر، برای کاربردهایی نظیر روشنایی معابر، تابلوهای تبلیغاتی، سیستم‌های امنیتی و پروژه‌های اتوماسیون خانگی بسیار مناسب است.

ویژگی‌ها و مشخصات فنی:

  • ولتاژ کاری: 12 ولت DC
  • ریزکنترلر داخلی: پردازش سیگنال سنسور نوری و کنترل رله
  • نوع سنسور: LDR (Light Dependent Resistor) با حساسیت قابل تنظیم
  • نوع رله: 1 کانال SPDT با ظرفیت سوئیچ تا 10 آمپر (AC 250V یا DC 30V)
  • تنظیم حساسیت: پتانسیومتر قابل تنظیم برای تعیین آستانه نور فعال‌سازی رله
  • حالت کاری: فعال‌سازی در نور کم (حالت شب) یا نور زیاد (بسته به سیم‌بندی و تنظیم)

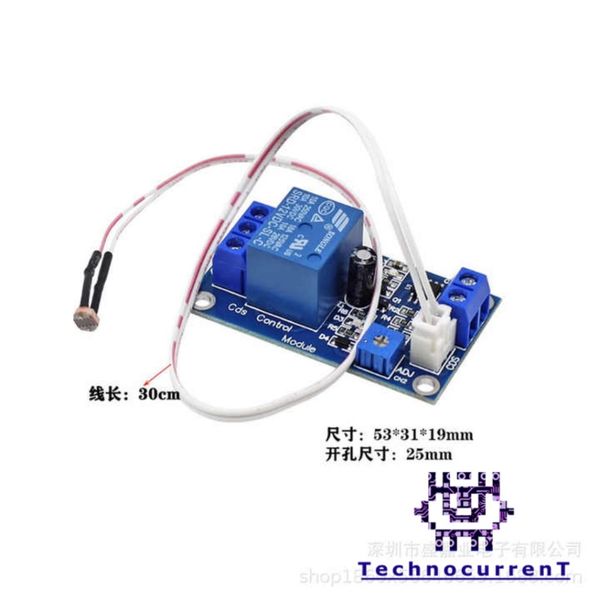

  • ابعاد تقریبی: 50 × 26 × 18 میلی‌متر
  • ایزولاسیون: مدار کنترل و بار با استفاده از رله الکتریکی جدا شده‌اند.

نحوه اتصال/راه‌اندازی:

  1. تغذیه: پایه VCC به +12V DC و پایه GND به زمین متصل شود.
  2. خروجی رله: ترمینال COM، NO و NC برای اتصال بارهای AC یا DC.
  3. سنسور نوری LDR به صورت روی-برد قرار گرفته و نور محیط را اندازه‌گیری می‌کند.
  4. با چرخاندن پتانسیومتر، سطح حساسیت به نور (آستانه سوئیچ) را تغییر دهید.
  5. در نور کمتر از آستانه تنظیم‌شده، رله فعال می‌شود و بار متصل را روشن می‌کند (یا برعکس بسته به سیم‌بندی).

کاربردها:

  • کنترل خودکار روشنایی خیابان‌ها و محوطه‌ها
  • اتوماسیون روشن‌/خاموش کردن چراغ‌ها بر اساس زمان روز و شب
  • سیستم‌های امنیتی نوری حساس
  • کنترل تابلوهای تبلیغاتی یا витرین فروشگاه‌ها
  • راه‌اندازی تجهیزات بر پایه تغییرات نور محیط
