ماژول فست شارژ QC3.0 با خروجی USB

معرفی کلی:

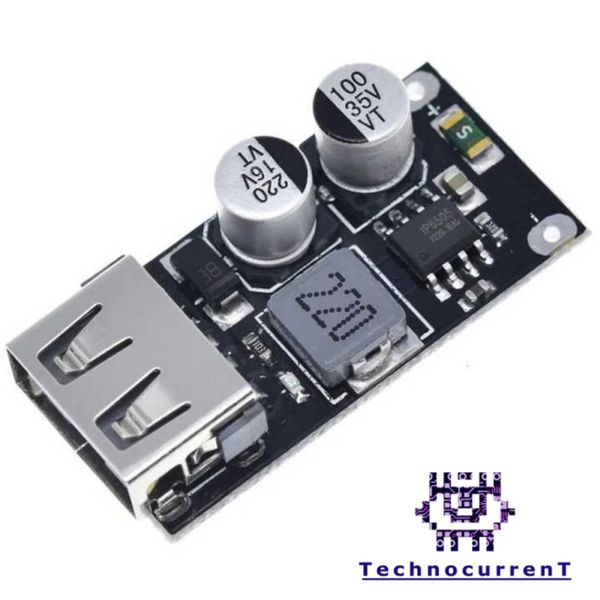

ماژول Quick Charge 3.0 یک مبدل پیشرفته DC-DC کاهنده با خروجی USB است که با استانداردهای شارژ سریع QC2.0/QC3.0 کوالکام سازگار می‌باشد. این ماژول می‌تواند به‌صورت هوشمند ولتاژ خروجی را با توجه به درخواست دستگاه متصل، تا محدوده 3.6V تا 12V تغییر دهد و برای شارژ سریع انواع گوشی‌های موبایل، تبلت و پاوربانک مناسب است.

ویژگی‌ها و مشخصات فنی:

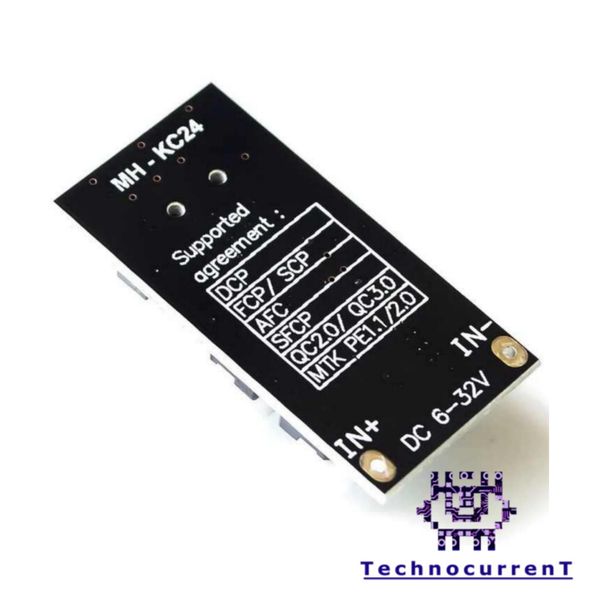

• نوع چیپست: پشتیبانی از پروتکل QC2.0 و QC3.0
• ولتاژ ورودی: 6 تا 32 ولت DC
• خروجی USB: 5V (تا 3A)، 9V (تا 2A)، 12V (تا 1.5A) — بسته به درخواست دستگاه
• توان خروجی حداکثر: حدود 18 وات
• راندمان تبدیل: تا 92%

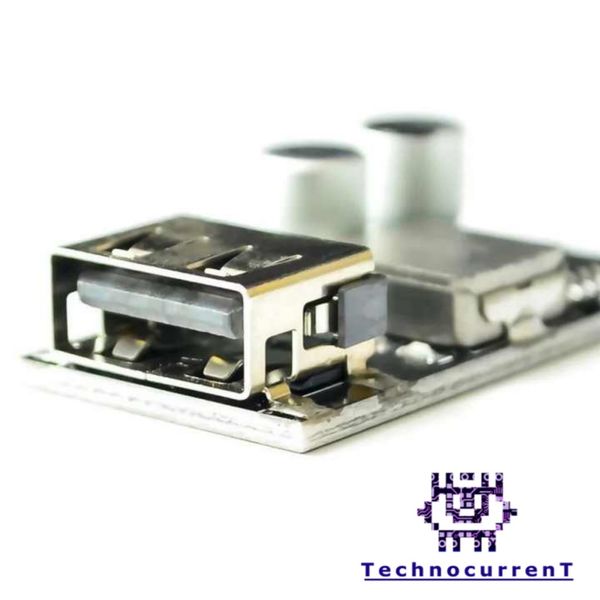

• پورت خروجی: USB Type-A مادگی با کیفیت بالا
• حفاظت‌ها: محافظت در برابر اتصال کوتاه، اضافه‌جریان و اضافه‌ولتاژ
• ابعاد تقریبی: 45 × 20 × 12 میلی‌متر
• نشانگر LED: نمایش وضعیت عملکرد و حالت شارژ سریع

نحوه اتصال/راه‌اندازی:

1. ورودی: پایه VIN+ را به مثبت منبع DC (6–32V) و پایه VIN- را به زمین متصل کنید.
2. خروجی: دستگاه خود را به پورت USB متصل کنید. ماژول به‌طور خودکار پروتکل QC مناسب را با دستگاه هماهنگ می‌کند.
3. برای دستگاه‌هایی که پروتکل QC را پشتیبانی نمی‌کنند، ماژول به‌طور پیش‌فرض 5V ثابت ارائه می‌دهد.
4. تهویه مناسب برای جلوگیری از گرمای اضافی در جریان‌های بالا توصیه می‌شود.

کاربردها:

• شارژ سریع تلفن همراه و تبلت‌های مجهز به QC2.0/QC3.0
• ساخت شارژر فندکی یا رومیزی سفارشی
• ارتقاء شارژرهای ساده به شارژ سریع چندحالته
• استفاده در پاوربانک‌های حرفه‌ای و تجهیزات قابل‌حمل
• تأمین توان USB برای پروژه‌های خاص که به ولتاژ بالاتر از 5V نیاز دارند
