ماژول ساعت DS1307

معرفی کلی:

ماژول DS1307 RTC (Real Time Clock) یک ساعت و تقویم دقیق دیجیتال است که زمان را به‌صورت ثانیه، دقیقه، ساعت، روز، ماه، سال ذخیره می‌کند و حتی در صورت قطع تغذیه، به کمک یک باتری بکاپ (CR2032) به کار خود ادامه می‌دهد. این ماژول از پروتکل ارتباطی I2C استفاده می‌کند و به راحتی با میکروکنترلرها و بردهایی مثل Arduino، ESP32 و Raspberry Pi قابل راه‌اندازی است.

ویژگی‌ها و مشخصات فنی:

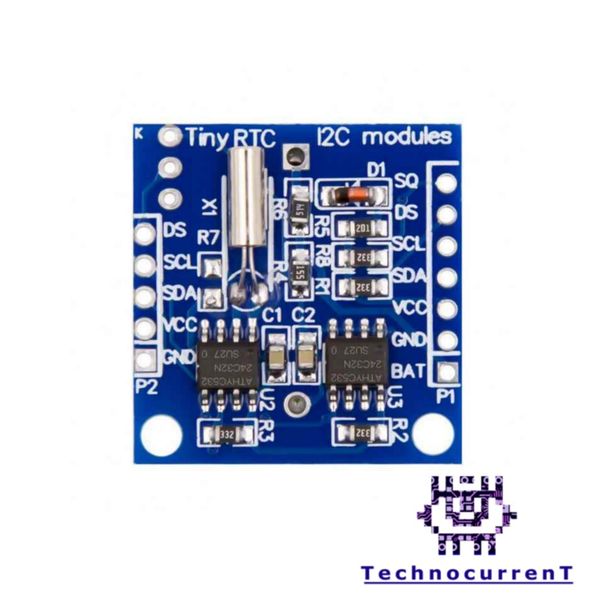

• تراشه اصلی: DS1307 RTC
• ولتاژ کاری: 4.5 تا 5.5 ولت DC (سازگار با 5V Logic)
• ارتباط: I2C با سرعت استاندارد (SCL و SDA)
• حافظه جانبی: EEPROM داخلی 24C32 با ظرفیت 32KB برای ذخیره داده‌های کاربر

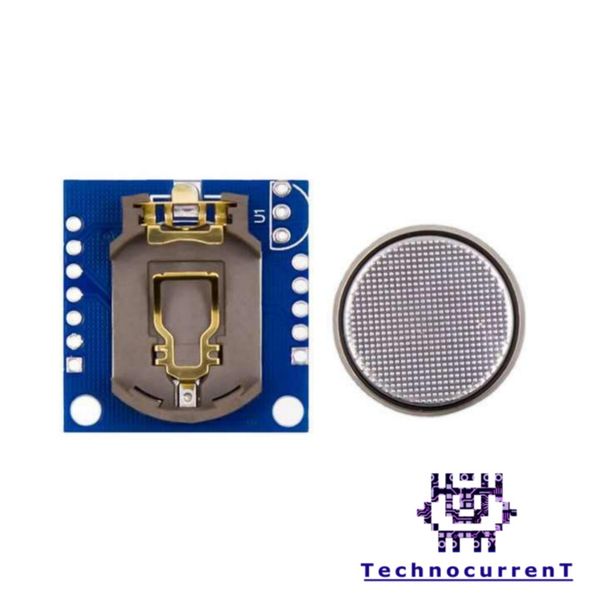

• باتری بکاپ: نوع سکه‌ای CR2032 (حفظ زمان تا چند سال)
• دقت زمانی: ±2 دقیقه در ماه (در دمای اتاق)
• خروجی فرکانس: پایه SQW برای تولید سیگنال مربعی 1Hz، 4kHz، 8kHz یا 32kHz
• ابعاد تقریبی: 42 × 24 × 12 میلی‌متر

نحوه اتصال/راه‌اندازی:

1. پایه VCC را به 5V و پایه GND را به زمین متصل کنید.
2. پایه SCL را به خط کلاک و SDA را به خط دیتا (I2C) میکروکنترلر متصل کنید.

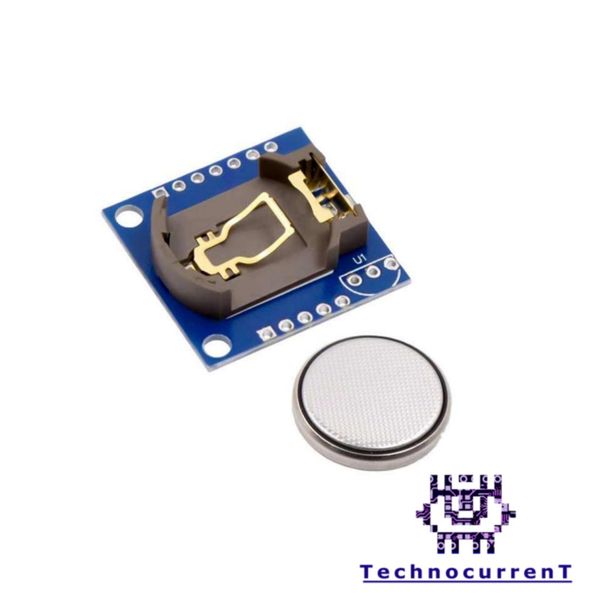

3. باتری CR2032 را در جایگاه باتری قرار دهید.
4. از کتابخانه‌های آماده نظیر RTClib در Arduino IDE برای خواندن و نوشتن داده زمانی استفاده کنید.
5. در اولین راه‌اندازی، ساعت را با کد تنظیم کنید تا زمان درست ذخیره شود.

کاربردها:

• سیستم‌های لاگ‌برداری داده (Data Logger)
• ساعت‌های دیجیتال مستقل
• سیستم‌های کنترل صنعتی و خانه هوشمند
• تایم‌استمپ رویدادها در تجهیزات الکترونیکی
• پروژه‌های قابل‌حمل که نیاز به ثبت زمان حتی بدون تغذیه دارند
