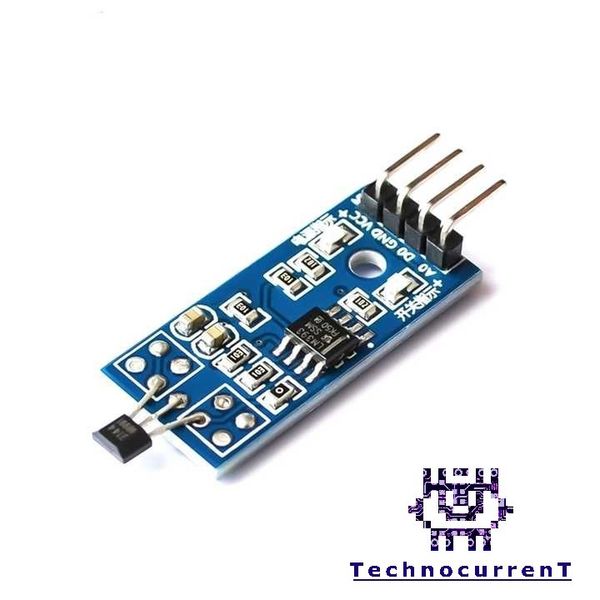

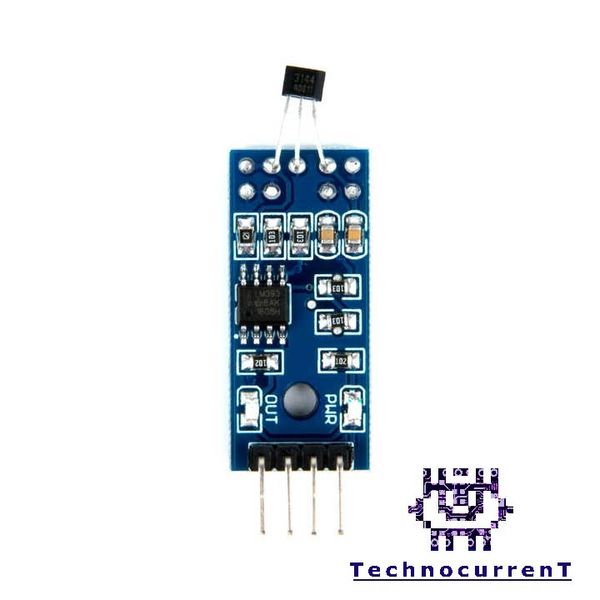

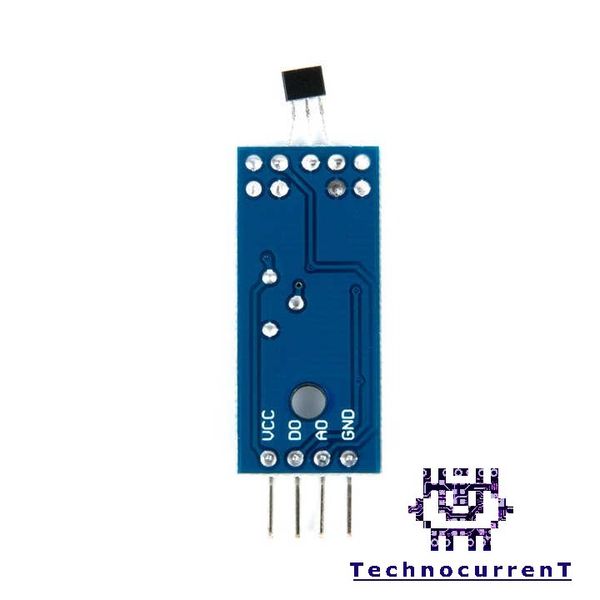

سنسور اثر هال دیجیتال مدل UGN3144

سنسور اثر هال دیجیتال UGN3144 یک حسگر مغناطیسی است که قادر به تشخیص حضور یا عدم حضور میدان مغناطیسی می‌باشد. این سنسور به‌صورت دیجیتال عمل می‌کند، یعنی در صورت وجود میدان مغناطیسی خروجی آن LOW یا HIGH می‌شود (بسته به نوع سیم‌کشی). کوچک، سریع، و بدون نیاز به تماس مکانیکی، این سنسور انتخاب ایده‌آلی برای شمارنده‌ها، تشخیص موقعیت، سنجش سرعت، و کاربردهای صنعتی است.

ویژگی‌ها و مشخصات فنی:

• نوع سنسور: اثر هال دیجیتال (Hall Effect Switch)
• ولتاژ کاری: 4.5 ولت تا 24 ولت DC
• خروجی: دیجیتال (Open Collector)
• جریان مصرفی: حدود 8 میلی‌آمپر
• فرکانس پاسخ‌دهی: تا 100kHz
• حساسیت: به میدان مغناطیسی قطب مشخص (عرضه در مدل‌های سنجش قطب جنوب یا شمال)
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• ابعاد چیپ: TO-92 پلاستیکی با سه پایه

نحوه اتصال/راه‌اندازی:

1. پایه VCC را به منبع تغذیه (بین 4.5 تا 24 ولت) متصل کنید.
2. پایه GND را به زمین مدار وصل کنید.
3. پایه OUT را به ورودی دیجیتال میکروکنترلر یا مدار واسط وصل کنید.
4. یک مقاومت Pull-up بین خروجی و VCC قرار دهید (در صورت استفاده مستقیم با میکروکنترلر).
5. هنگام نزدیک شدن یک آهن‌ربا به سنسور، خروجی تغییر وضعیت می‌دهد.

کاربردها:

• اندازه‌گیری سرعت چرخش: در کنار یک آهنربای کوچک روی شفت موتور.
• انکودر مغناطیسی: تشخیص موقعیت زاویه‌ای یا خطی.
• سیستم‌های امنیتی: تشخیص باز یا بسته شدن درب.
• صنعت خودروسازی: سنجش سرعت چرخ خودروها یا تشخیص موقعیت پدال‌ها.
