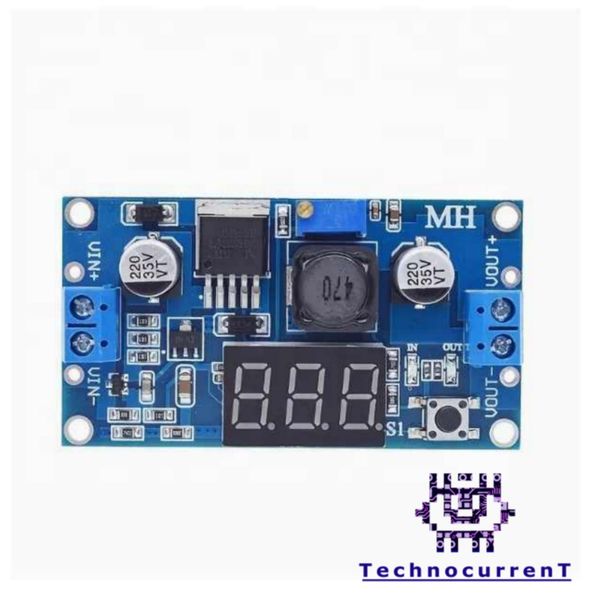

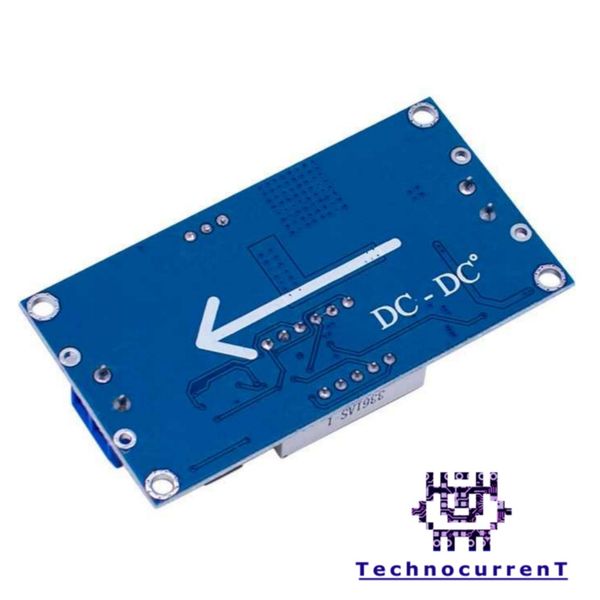

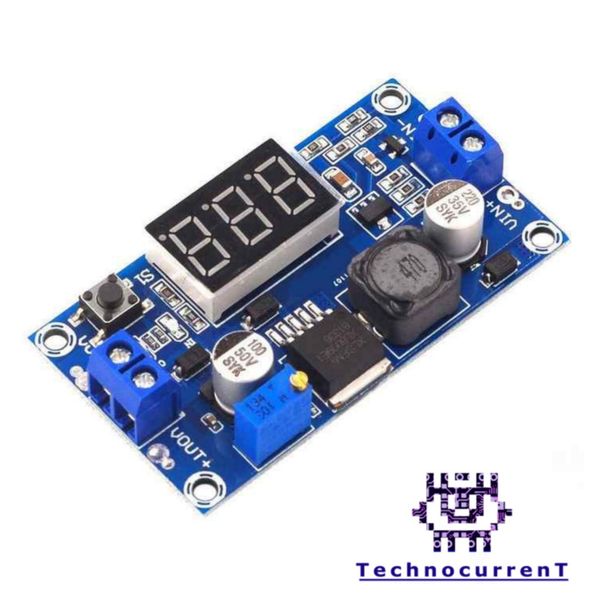

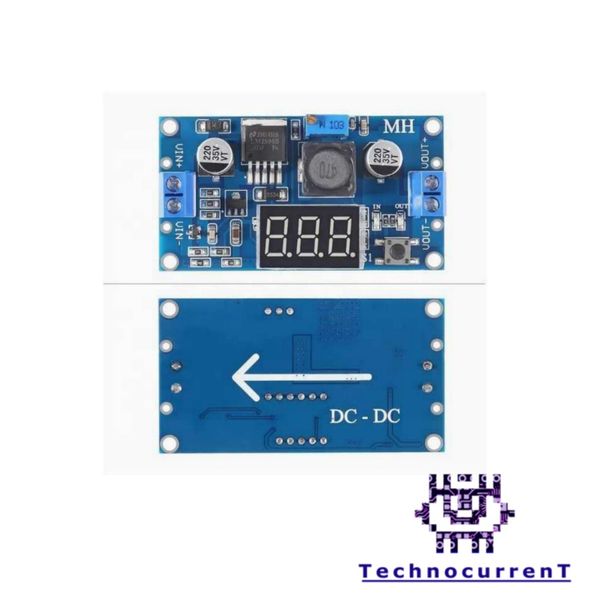

ماژول رگولاتور DC به DC کاهنده 3 آمپر LM2596S با نمایشگر ولتاژ

معرفی کلی:

این ماژول مبتنی بر تراشه محبوب LM2596S، یک رگولاتور DC-DC کاهنده پرکاربرد است که می‌تواند ولتاژ ورودی را با راندمان بالا به سطح دلخواه کاهش دهد. با توانایی عبور جریان تا 3 آمپر و نمایشگر ولتاژ LED داخلی، این ماژول هم برای کاربردهای صنعتی و هم پروژه‌های DIY گزینه‌ای عالی محسوب می‌شود. وجود نمایشگر دیجیتال باعث می‌شود بتوانید ولتاژ خروجی را به‌صورت لحظه‌ای کنترل کرده و از صحت تنظیمات مطمئن باشید.

ویژگی‌ها و مشخصات فنی:

• چیپ اصلی: LM2596S (سوئیچینگ Buck Converter با راندمان بالا)
• محدوده ولتاژ ورودی: 4 تا 40 ولت DC
• محدوده ولتاژ خروجی: 1.25 تا 37 ولت DC (تنظیم با مولتی‌دیوتی پتانسیومتر)
• حداکثر جریان خروجی: 3A (به‌صورت پایدار توصیه‌شده 2A برای جلوگیری از داغ‌شدن)
• توان خروجی: تا حدود 25 وات پایدار
• نوع نمایشگر: LED سه‌رقمی قرمز – نمایش ولتاژ خروجی یا ورودی
• راندمان: حداکثر 92% بسته به ولتاژ و جریان بار
• ابعاد: حدود 61 × 34 × 12 میلی‌متر
• حفاظت‌ها: محافظت در برابر اتصال کوتاه و گرمای بیش از حد

نحوه اتصال/راه‌اندازی:

1. ورودی: پایه VIN+ را به مثبت منبع تغذیه DC و پایه VIN- را به منفی متصل کنید.
2. خروجی: پایه VOUT+ و VOUT- را به مدار یا بار متصل کنید.
3. با چرخاندن پتانسیومتر ولتاژ خروجی را به مقدار دلخواه تنظیم کنید.
4. در مدل‌های دارای دکمه، با فشردن کلید می‌توانید بین نمایش ولتاژ ورودی و خروجی جابه‌جا شوید.
5. پیش از اتصال بار حساس، از مقدار دقیق ولتاژ با مولتی‌متر یا نمایشگر داخلی اطمینان حاصل کنید.

کاربردها:

• منابع تغذیه آزمایشگاهی کوچک: تنظیم ولتاژ برای تست مدارات
• پروژه‌های DIY: تأمین ولتاژ مورد نیاز برای ماژول‌ها و بردهای توسعه
• شارژ باتری: کنترل ولتاژ شارژ انواع باتری‌های لیتیومی، سرب-اسید و …
• سیستم‌های خورشیدی: کاهش ولتاژ از پنل به محدوده مناسب مصرف‌کننده
• کاربردهای خودرویی: تغذیه تجهیزات جانبی از ولتاژ باتری خودرو
