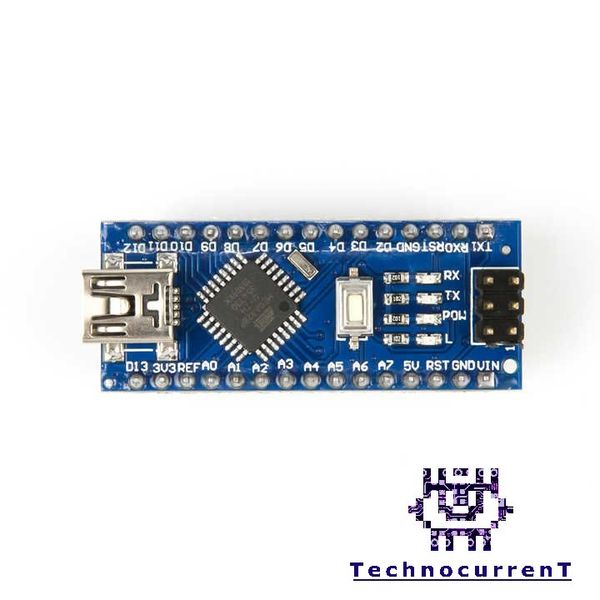

برد آردوینو نانو (Arduino Nano) با تراشه CH340

این محصول یک برد توسعه فشرده و همه‌کاره آردوینو نانو (Arduino Nano) است که از تراشه مبدل USB به سریال CH340 بهره می‌برد. این برد یک گزینه مقرون‌به‌صرفه و کاملاً سازگار با محیط برنامه‌نویسی آردوینو IDE است. آردوینو نانو با ابعاد کوچک خود، تمام قابلیت‌های یک برد آردوینو Uno را در فرم‌فاکتوری کوچک‌تر ارائه می‌دهد و برای پروژه‌هایی که فضای محدود است اما به قدرت پردازشی و ورودی/خروجی مناسب نیاز دارند، ایده‌آل است. این برد به دلیل قیمت مناسب و عملکرد قابل اطمینان، انتخابی محبوب برای پروژه‌های آموزشی و نمونه‌سازی سریع محسوب می‌شود.

ویژگی‌ها و مشخصات فنی

• میکروکنترلر: ATmega328P (مجهز به بوت‌لودر Optiboot)
• تراشه مبدل USB به سریال: CH340
• ولتاژ کاری (منطقی): 5 ولت
• ولتاژ ورودی (توصیه شده): 7 تا 12 ولت DC از طریق پین VIN
• پین‌های دیجیتال ورودی/خروجی: 14 عدد (از این تعداد، 6 پین می‌توانند به عنوان خروجی PWM استفاده شوند)
• پین‌های ورودی آنالوگ: 8 عدد
• جریان DC برای هر پین ورودی/خروجی: 40 میلی‌آمپر
• حافظه فلش: 32 کیلوبایت (که 2 کیلوبایت آن توسط بوت‌لودر اشغال شده است)
• حافظه SRAM: 2 کیلوبایت
• حافظه EEPROM: 1 کیلوبایت
• سرعت کلاک (فرکانس پردازشی): 16 مگاهرتز
• ابعاد برد: 45 × 18 میلی‌متر (تقریباً)
• پشتیبانی از ارتباطات: UART (سریال)، SPI، I2C
• پورت: Mini-USB

نحوه اتصال و راه‌اندازی

راه‌اندازی آردوینو نانو با تراشه CH340 نسبتاً ساده است:

ابتدا، کابل Mini-B USB را به پورت Mini-USB روی برد و سر دیگر آن را به کامپیوتر خود متصل کنید. برای استفاده از این برد، ممکن است نیاز به نصب درایور CH340 داشته باشید. این درایور را می‌توانید به راحتی با جستجو در اینترنت (مثلاً "CH340 driver download") پیدا و نصب کنید. پس از نصب موفقیت‌آمیز درایور، نرم‌افزار Arduino IDE را باز کرده و از منوی Tools > Board گزینه "Arduino Nano" را انتخاب کنید. در نهایت، از منوی Tools > Port، پورت سریالی که آردوینو نانو به آن متصل شده است را انتخاب کرده و کد خود را آپلود کنید. شما می‌توانید برد را از طریق پورت USB، پین VIN (با ولتاژ 7-12 ولت) یا پین 5V (با ولتاژ رگوله 5 ولت) تغذیه کنید.

کاربردها

• پروژه‌های رباتیک و کنترلرها: ساخت ربات‌های کوچک، بازوهای رباتیک، و سیستم‌های کنترلی فشرده.
• سیستم‌های اتوماسیون خانگی: کنترل هوشمند روشنایی، سنسورهای دما و رطوبت، و سیستم‌های امنیتی کوچک.
• دستگاه‌های پوشیدنی و گجت‌های کوچک: به دلیل ابعاد فشرده، مناسب برای دستگاه‌هایی که نیاز به فضای کم دارند.
• اینترنت اشیا (IoT): جمع‌آوری داده از سنسورها و ارسال آن‌ها به بستر IoT (با افزودن ماژول‌های ارتباطی).
• آموزش الکترونیک و برنامه‌نویسی: یک پلتفرم عالی و مقرون‌به‌صرفه برای یادگیری مفاهیم میکروکنترلرها و برنامه‌نویسی embedded.
• ساخت نمونه‌های اولیه (Prototyping): ابزاری سریع و آسان برای ساخت و تست ایده‌های جدید الکترونیکی با هزینه کم.
