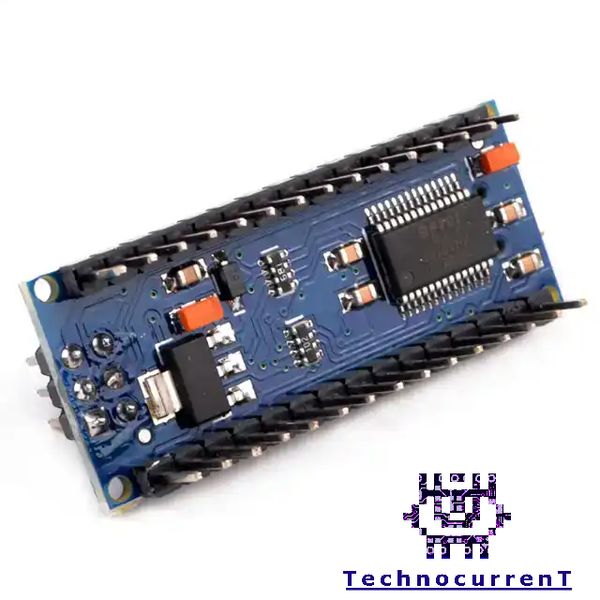

برد آردوینو نانو (Arduino Nano V3.0) با تراشه FT232R

این محصول یک برد توسعه فشرده و همه‌کاره آردوینو نانو است که از تراشه مبدل USB به سریال FT232R (ساخت شرکت FTDI) بهره می‌برد. این تراشه، برخلاف مدل‌های ارزان‌تر CH340، ارتباط پایدارتر و سازگاری بهتری با سیستم‌عامل‌های مختلف (به‌ویژه درایورها) فراهم می‌کند. آردوینو نانو با ابعاد کوچک خود، تمام قابلیت‌های یک برد آردوینو Uno را در فرم‌فاکتوری کوچک‌تر ارائه می‌دهد و برای پروژه‌هایی که فضای محدود است اما به قدرت پردازشی و ورودی/خروجی مناسب نیاز دارند، ایده‌آل است.

ویژگی‌ها و مشخصات فنی

• میکروکنترلر: ATmega328P (مجهز به بوت‌لودر Optiboot)
• تراشه مبدل USB به سریال: FT232R (FTDI)
• ولتاژ کاری (منطقی): 5 ولت
• ولتاژ ورودی (توصیه شده): 7 تا 12 ولت DC از طریق پین VIN یا جک آداپتور (روی برد اصلی نانو این جک وجود ندارد و منظور پین VIN است)
• پین‌های دیجیتال ورودی/خروجی: 14 عدد (از این تعداد، 6 پین می‌توانند به عنوان خروجی PWM استفاده شوند)
• پین‌های ورودی آنالوگ: 8 عدد
• جریان DC برای هر پین ورودی/خروجی: 40 میلی‌آمپر
• حافظه فلش: 32 کیلوبایت (که 2 کیلوبایت آن توسط بوت‌لودر اشغال شده است)
• حافظه SRAM: 2 کیلوبایت
• حافظه EEPROM: 1 کیلوبایت
• سرعت کلاک (فرکانس پردازشی): 16 مگاهرتز
• ابعاد برد: 45 × 18 میلی‌متر (تقریباً)
• پشتیبانی از ارتباطات: UART (سریال)، SPI، I2C

نحوه اتصال و راه‌اندازی

راه‌اندازی آردوینو نانو با تراشه FT232R بسیار ساده است:

ابتدا، کابل Mini-B USB را به پورت Mini-USB روی برد و سر دیگر آن را به کامپیوتر خود متصل کنید. در صورت نیاز، درایورهای FTDI را از وب‌سایت رسمی FTDI دانلود و نصب نمایید (معمولاً ویندوز و سیستم‌عامل‌های جدید به صورت خودکار این درایورها را شناسایی می‌کنند). سپس، نرم‌افزار Arduino IDE را باز کرده و از منوی Tools > Board گزینه "Arduino Nano" را انتخاب کنید. در نهایت، از منوی Tools > Port، پورت سریالی که آردوینو نانو به آن متصل شده است را انتخاب کرده و کد خود را آپلود کنید. شما می‌توانید برد را از طریق پورت USB، پین VIN (با ولتاژ 7-12 ولت) یا پین 5V (با ولتاژ رگوله 5 ولت) تغذیه کنید.

کاربردها

• پروژه‌های رباتیک و کنترلرها: ساخت ربات‌های کوچک، بازوهای رباتیک، و سیستم‌های کنترلی.
• سیستم‌های اتوماسیون خانگی: کنترل هوشمند روشنایی، سنسورهای دما و رطوبت، و سیستم‌های امنیتی.
• دستگاه‌های پوشیدنی و گجت‌های کوچک: به دلیل ابعاد فشرده، مناسب برای دستگاه‌هایی که نیاز به فضای کم دارند.
• اینترنت اشیا (IoT): جمع‌آوری داده از سنسورها و ارسال آن‌ها به بستر IoT (با افزودن ماژول‌های ارتباطی).
• آموزش الکترونیک و برنامه‌نویسی: یک پلتفرم عالی برای یادگیری مفاهیم میکروکنترلرها و برنامه‌نویسی embedded.
• ساخت نمونه‌های اولیه (Prototyping): ابزاری سریع و آسان برای ساخت و تست ایده‌های جدید الکترونیکی.
