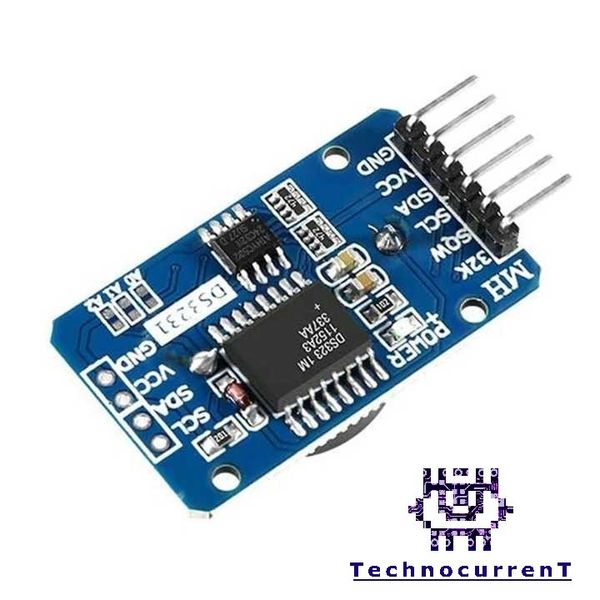

ماژول ساعت دقیق DS3231 با رابط I2C

معرفی کلی:

ماژول DS3231 یک ساعت حقیقی (RTC) بسیار دقیق است که با استفاده از نوسان‌ساز کریستالی جبران‌گر دما (TCXO) می‌تواند زمان را حتی در شرایط تغییرات دمایی با کمترین خطا نگه دارد. این ماژول قابلیت ذخیره‌سازی تاریخ و زمان (سال، ماه، روز، ساعت، دقیقه، ثانیه) را داشته و به دلیل استفاده از باتری بکاپ، حتی در صورت قطع تغذیه اصلی، زمان را حفظ می‌کند. رابط I2C آن باعث می‌شود تنها با دو سیم داده بتوانید آن را به اکثر میکروکنترلرها وصل کنید.

ویژگی‌ها و مشخصات فنی:

• چیپ اصلی: Maxim Integrated DS3231
• دقت بالا: ±2ppm خطا در محدوده 0 تا +40°C (در حدود 1 دقیقه در سال)
• حافظه غیرفرار: ندارد (صرفاً زمان و تاریخ را نگه می‌دارد)
• پشتیبانی از فرمت: 24 ساعته یا 12 ساعته AM/PM
• رابط ارتباطی: I2C با آدرس پیش‌فرض 0x68
• ولتاژ کاری: 3.3V تا 5V DC
• پشتیبانی از سال‌های کبیسه: تا سال 2100
• قابلیت Alarm: دو آلارم مستقل
• خروجی 32kHz: قابل استفاده برای سنکرون‌سازی

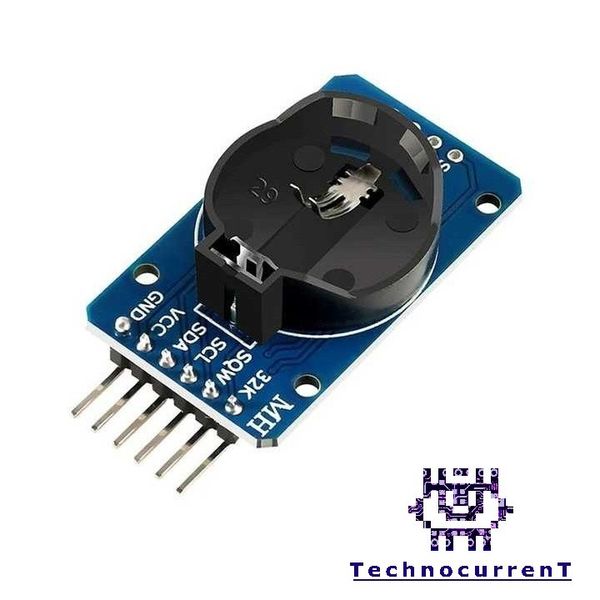

• باتری بکاپ: معمولا CR2032 یا مشابه (3V)
• ابعاد: حدود 38×22 میلی‌متر (بسته به مدل برد)

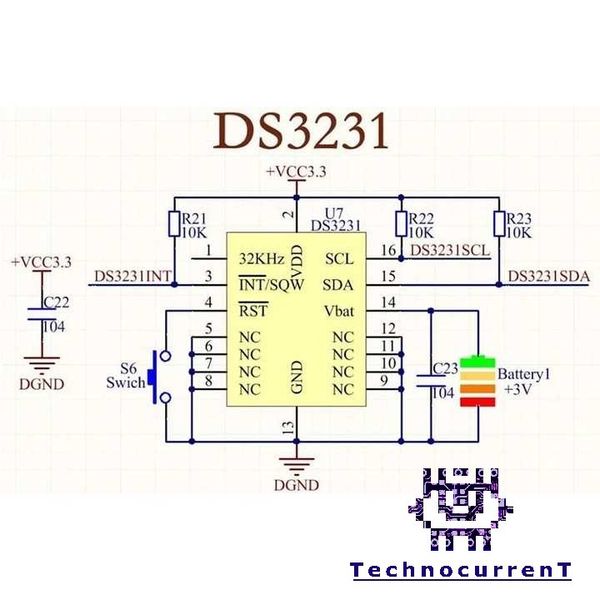

نحوه اتصال/راه‌اندازی:

1. پین VCC را به 3.3V یا 5V و پین GND را به زمین وصل کنید.
2. پین SDA را به خط داده I2C و پین SCL را به خط کلاک I2C متصل کنید.
3. اطمینان حاصل کنید که پول‌آپ مقاومتی بر روی خطوط SDA و SCL موجود است (اکثر ماژول‌ها خودشان دارند).
4. در نرم‌افزار، از کتابخانه DS3231 یا DS1307 (با تغییر آدرس) برای خواندن/نوشتن تاریخ و ساعت استفاده کنید.
5. در صورت نصب باتری بکاپ، نیازی به برنامه‌ریزی مجدد زمان بعد از قطع تغذیه نیست.

کاربردها:

• ثبت زمان و تاریخ دقیق در پروژه‌های دیتا لاگر
• سیستم‌های IoT و کنترل صنعتی که نیاز به تایم‌استمپ دارند
• دستگاه‌های هوشمند زمان‌بندی (روشن/خاموش کردن تجهیزات)
• ساعت دیجیتال و پروژه‌های آموزشی
• سیستم‌های امنیتی و نظارتی با ثبت رویداد زمانی
