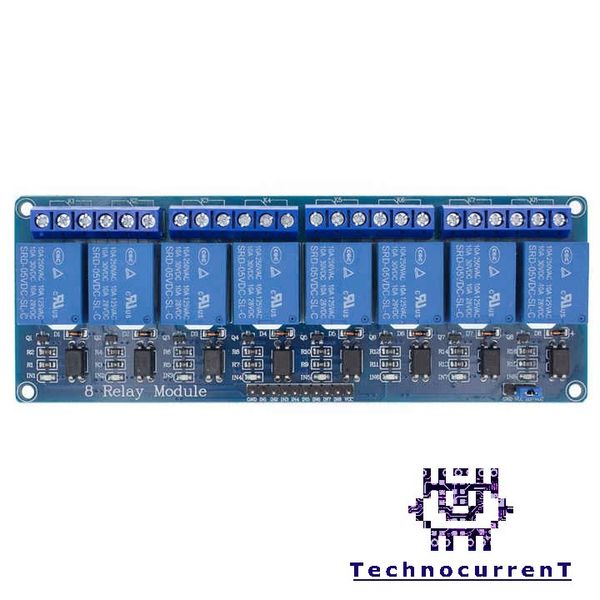

ماژول رله 5 ولت 8 کاناله قابل کنترل با میکروکنترلر

معرفی کلی:

ماژول رله 8 کاناله 5 ولت یک برد قدرتمند برای کنترل همزمان هشت بار مجزا (AC یا DC) است. این ماژول مناسب پروژه‌هایی است که به تعداد زیاد خروجی قدرت نیاز دارند، مثل تابلوهای کنترل صنعتی، سیستم‌های هوشمند ساختمان، اتوماسیون خط تولید و پروژه‌های IoT پیشرفته. طراحی آن به گونه‌ای است که با سیگنال‌های ولتاژ پایین از انواع میکروکنترلرها کنترل می‌شود، در حالی که بارهای ولتاژ و جریان بالا را مدیریت می‌کند.

ویژگی‌ها و مشخصات فنی:

• تعداد کانال: 8 کانال مستقل
• ولتاژ تغذیه: 5V DC
• نوع رله‌ها: SRD-05VDC-SL-C یا مشابه
• ظرفیت سوئیچینگ هر کانال:تا 250V AC / 10A
• تا 30V DC / 10A
• ایزولاسیون: در اغلب مدل‌ها دارای اپتوکوپلر داخلی برای هر کانال جهت ایمنی بیشتر
• حالت فعال‌سازی: Active High یا Active Low (بسته به مدل)
• خروجی هر کانال: Normally Open (NO)، Normally Closed (NC)، و Common (COM)
• LED وضعیت: نمایش فعال یا غیرفعال بودن هر کانال جداگانه
• ابعاد: حدود 138×57×19 میلی‌متر (بسته به مدل)
• سازگار با: آردوینو، STM32، ESP، Raspberry Pi، بردهای PLC کوچک

نحوه اتصال/راه‌اندازی:

1. پین VCC را به 5V و پین GND را به زمین وصل کنید.
2. پین‌های IN1 تا IN8 را به خروجی‌های دیجیتال میکروکنترلر وصل کنید.
3. هر پین مربوط به یک رله است و به صورت مستقل کنترل می‌شود.
4. بارهای AC یا DC را با رعایت الزامات ایمنی برق به ترمینال‌های COM و NO/NC هر کانال وصل کنید.
5. می‌توانید چند کانال را همزمان یا به صورت ترتیبی فعال کنید.

کاربردها:

• کنترل همزمان چندین وسیله برقی در پروژه‌های بزرگ
• تابلوهای برق و اتوماسیون صنعتی
• سیستم‌های هوشمند ساختمان و BMS
• پروژه‌های IoT با نیاز به تعداد زیاد خروجی قدرت
• کنترل بارهای AC و DC در خطوط تولید
