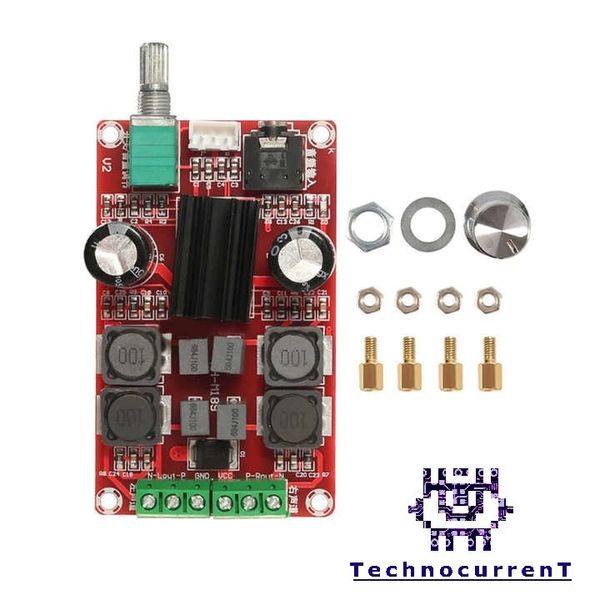

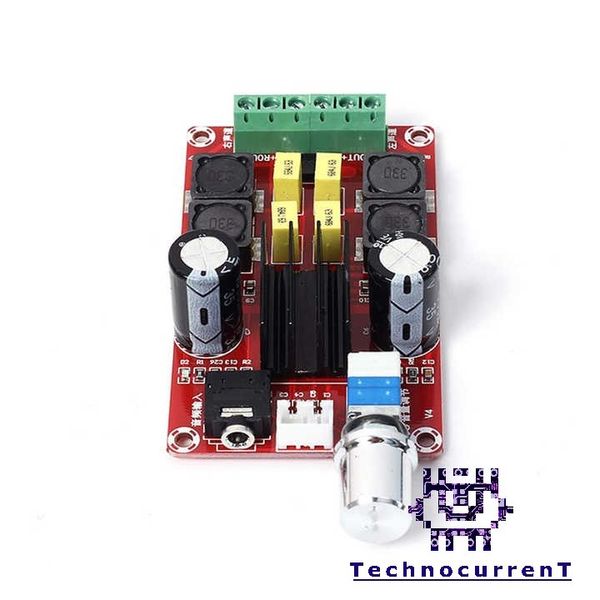

ماژول آمپلی فایر 2X50W استریو مدل XH-M189 با تراشه TPA3116D2

این محصول یک ماژول آمپلی فایر صوتی دیجیتال کلاس D با توان خروجی 2X50 وات استریو است که از تراشه قدرتمند TPA3116D2 بهره می‌برد. این ماژول با ابعاد کوچک و بازدهی بالا، کیفیتی استثنایی در پخش صدا ارائه می‌دهد و برای طیف وسیعی از کاربردها از جمله سیستم‌های صوتی خانگی، اسپیکرهای DIY، و پروژه‌های الکترونیکی ایده‌آل است. با بازدهی بیش از 90 درصد، این آمپلی‌فایر حرارت کمی تولید می‌کند و نیازی به هیت‌سینک‌های بزرگ ندارد.

ویژگی‌ها و مشخصات فنی

• تراشه اصلی: TPA3116D2 (آمپلی فایر کلاس D)
• نوع کانال: دو کانال استریو (2.0 کانال)
• توان خروجی: 2X50 وات (در بار 4 اهم)
• ولتاژ کاری: 12V تا 24V DC
• جریان کاری: توصیه می‌شود حداقل 3 آمپر باشد (بسته به توان خروجی مورد نیاز)
• بازدهی: بیش از 90%
• امپدانس بلندگو: 4 تا 8 اهم
• فرکانس پاسخگویی: 20Hz تا 20KHz
• ابعاد برد: 60mm x 32mm x 15mm (طول x عرض x ارتفاع)
• حفاظت‌ها: محافظت در برابر اتصال کوتاه، ولتاژ بیش از حد، دمای بیش از حد، و افت ولتاژ

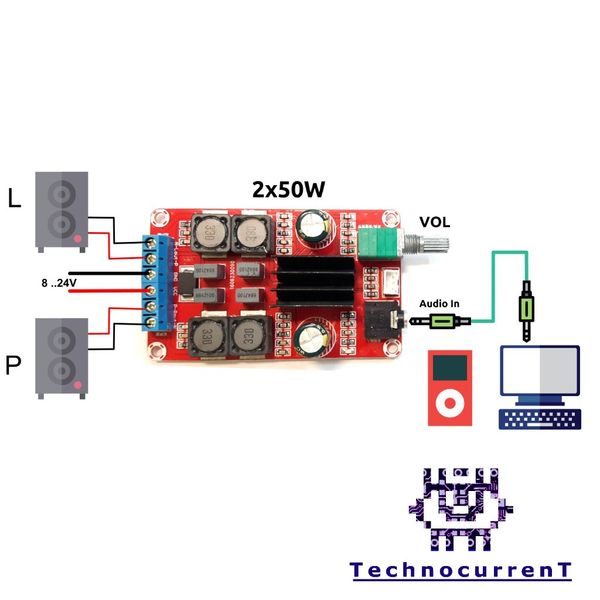

نحوه اتصال و راه‌اندازی

اتصال ماژول آمپلی فایر XH-M189 بسیار ساده و مستقیم است:

ابتدا منبع تغذیه DC (با ولتاژ 12V تا 24V) را به ترمینال‌های ورودی تغذیه ماژول (مشخص شده با DC IN+ و DC IN-) متصل کنید. سپس، بلندگوهای استریو خود را به ترمینال‌های خروجی بلندگو (مشخص شده با LEFT OUT+ / LEFT OUT- و RIGHT OUT+ / RIGHT OUT-) وصل کنید. در نهایت، کابل ورودی صدای خود را از منبع صوتی (مانند تلفن همراه، پخش‌کننده MP3 یا کامپیوتر) به جک ورودی صوتی استریو 3.5 میلی‌متری (AUX) روی ماژول متصل کنید. برای شروع کار، تنها کافیست از اتصال صحیح تمام پایه‌ها اطمینان حاصل کنید و ولوم منبع صدا را تنظیم نمایید.

کاربردها

• سیستم‌های صوتی خانگی DIY: ساخت یا ارتقاء اسپیکرهای فعال، ساب‌ووفرها، و سیستم‌های صوتی Hi-Fi.
• اسپیکرهای قابل حمل: مناسب برای استفاده در اسپیکرهای بلوتوثی یا قابل حمل که نیاز به توان خروجی بالا دارند.
• پروژه‌های الکترونیکی: ادغام در سیستم‌های رباتیک، ماشین‌های بازی، و پروژه‌هایی که به خروجی صوتی با کیفیت نیاز دارند.
• آموزش و یادگیری: یک گزینه عالی برای علاقه‌مندان به الکترونیک و صدا برای ساخت پروژه‌های صوتی.
• سیستم‌های صوتی خودرو: قابل استفاده در سیستم‌های صوتی کوچک خودرو با رعایت نکات مربوط به منبع تغذیه.
•
